上海统源泵业有限公司全自动 一体化隔油提升设备安装设计方案

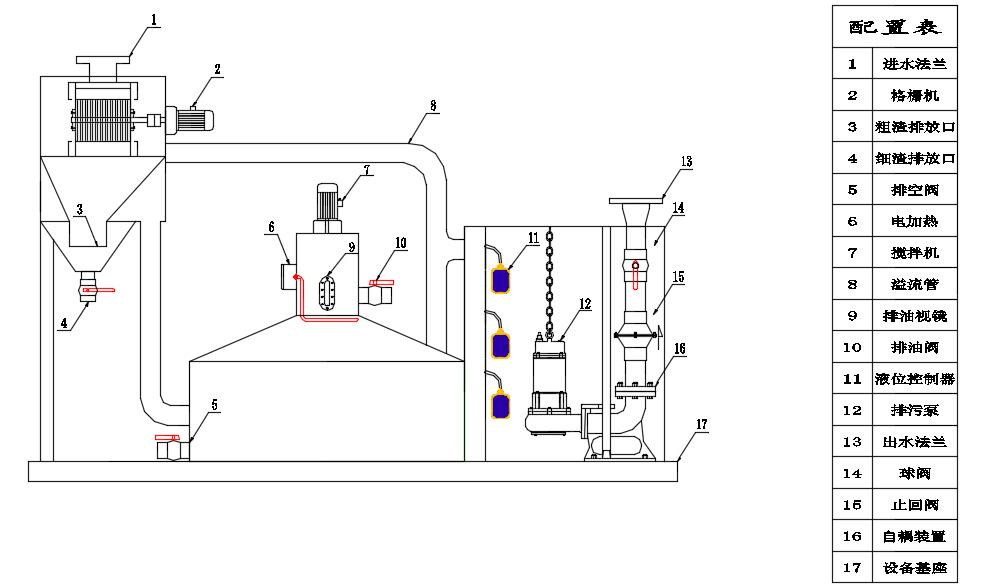

1. 隔油提升设备结构图

安装须知

1、设备底角处设有吊装卡环位，设备到达现场，客户只需将设备吊装到设备基础上就可以。

1. 吊装设备前，检查吊装设备是否牢固，挂钩是否卡实，防止吊装时设备脱落。

2. 客户安装进水管路时，在进水管路前端加装闸阀后直接与设备进水管连接即可。

3. 客户安装时在出水管路加装闸阀后，直接与出水管路连接即可。

2. 电气控制柜安装

1. 请安装在不易震动的地方，尤其原理干扰特别大的地方。

2. 请勿安装在阳光直射、潮湿、有水珠的地方。

3. 请勿安装在有油污、多灰尘、多金属粉尘的场所。

4. 请勿安装在空气中有腐蚀、易燃性、易爆性的场所。

5. 控制柜安装前，检查柜内元器件螺丝是否有松动。因长途运输，会造成设备内的螺栓松动，安装前要用螺丝刀全部紧固。

6. 安装前要检查电源进线的电压、相数是否与设备需要相符合。设备电控系统参数为：三相五线制，即： 380V  50HZ三相交流电源，零线与安全接地线。

7. 控制柜要安装在通风良好及环境湿度较低的位置，最低距离地面不得小于 1200mm，最高不得高于1800mm。

8. 控制箱固定采用膨胀螺栓四角固定。安装孔径为： 4-Φ10 ，安装空尺寸为：220mm*280mm

9. 控制柜安装位上端不得设置落水管和排水管，防止管路漏水造成控制柜漏水损坏。

3 . 电器接线

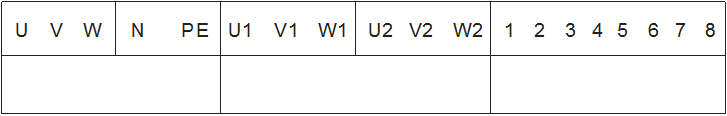

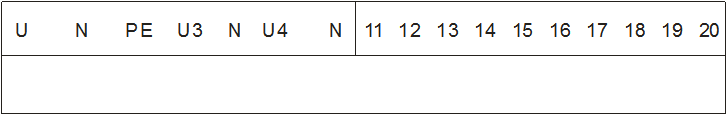

1. 电气接线端子

    污水提升设备

隔油提升设备

1. 主线路接线方式

  U  V  W   N   PE   分别接入电源进线的 380V   50HZ   的三根相线、零线、接地线。

  U1  V1  W1 接入输出 1# 水泵控制线， U2  V2   W2 接入输出 1# 水泵控制线， 水泵接地线与 PE 接地连接 。

  U    N   分别接入隔油设备辅助控制箱   220V   50HZ   的电源。

  U3   N   接入输出自动除渣格栅机控制线， U4   N   接入加热装置控制线。

1. 信号线接线方式

 5   为公共端         4   为低液位         3   为高液位      2 为超高液位     1 为急停

 6   为远程启动       7   为远程停止       8   为远程强起

 11    公共端         12 格栅机启动信号   13 格栅机停止信号    14 加热装置启动

 15   加热停止        16 自动放油信号     17 分离器启动信号    18 浓度感应器信号

 19   排渣故障        20 放油故障

1. 接线要求

    电源进线线径要满足电流要求，建议采用大于计算线径的系数。接线鼻要采用绝缘护套防护。接线完毕后要把柜体内的防护装置恢复到出场设置。

    接线完成后要在重复检查一遍接线是否紧固，有无螺丝松动现象。   操作 说明

1. 设备操作前，要检查设备管路连接是否牢固，用电阻表检查水泵、线路是否正常。

2. 设备送电前要严格检查线路是否有破损或短路现象。

3. 送电前要先把控制柜内的断路器断开，在送总电源。然后在逐个把控制柜内的电源断路器合闸。

4. 初始送电，先点动手动按钮，检查控制柜接触器是否正常、水泵运转方向是否正确。（水泵方向按水泵旋转标识）

5. 点动自动按钮，检查液位电极开关是否正常，液位高度是否合理。（根据需要调整高度）

6. 检查其它控制单元与上述一致方法，确认无误后设备进入负载检查。

7. 通水手动启动水泵，检查管路有无漏水现象。

8. 放置自动状态，检查液位启停泵是否正常。

故障排出

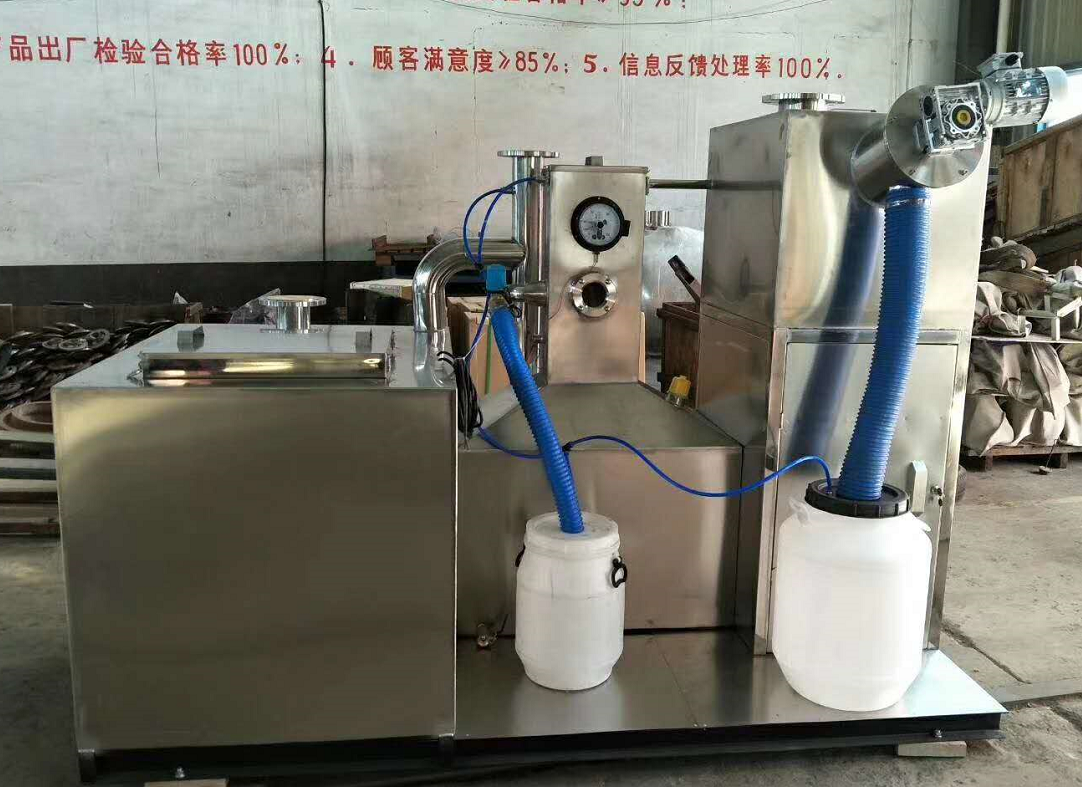

设备外形图：
