一体化污水提升设备

污水提升器 污水提升装置是将排污泵和集水箱、控制装置，以及相关的管件阀门组成了一套系统，用于提升和输送低于下水道或者远离市政管网的废污水。可以有效的解决或者避免传统集水坑存在的问题。

目录

1.   污水提升器

2. 适用条件

1. 原理介绍

2. 解决方案

1. 原理及应用

污水提升器

地下室大都配备污水提升器，目前在大多数的普通住宅为了增加使用面积房产公司在设计时大多也设计地下室，这样一来，与其叫做“别墅污水提升器”不如叫做“家庭污水提升器”或者“家用污水提升器”。在最初国内的地下室排水都是在地下室设计一个水泥砖砌集水坑，卫生间污水、浴室污水和洗面台污水通过管道同层排放到集水坑内。在水坑内安装两台潜水泵，这就是我们通常所说的“一坑两泵”地下污水排放方式。双泵交替工作保证排污的可靠性。但是这种工作方式最大的缺点就是要定时清掏和异味。地下室本身无窗，异味肯本无法排出。异味使地下室无法正常使用。而且定时清掏也是此种地下排水方式致命的缺点。

后来随着污水提升器从国外引入国内，这种“一坑两泵”式地下室排水方式渐渐地被污水提升器所取代。这种别墅型污水提升器的最大特点是无异味、免清掏。可是由于它容量很小，水泵频繁启动就造成了它的可靠性却成了难题。大部分的污水提升器工作原理是一个小容器内放一台单相水泵，小水泵的控制是由空气压力开关控制，地下室内的座便器、洗手盆、浴室等排水都流入污水提升器箱体内，然后由污水提升器内的水泵将污水提升到室外。

适用条件

1）普通生活污水、废水的提升。对于新建建筑物，使用前必须清除污水管道内的建筑垃圾。

2）污水、废水的PH值范围4—10。

3）污水、废水的温度不超过40℃。

4）对于餐厅、厨房的含油污水以及浴室含毛发废水，需进行隔油和去毛发处理后才能使用。

原理介绍

污水提升器主要由集（污）水箱、提升泵、辅助排污泵、控制柜以及相应的过滤器、管道、阀门等组成。

控制柜编程控制，全自动运行，无须人员值守，提升泵1、2互为备用、轮值运行。当设备出现故障，报警系统将自动启动，报警指示灯闪烁，并发声报警，提醒值班人员。另外，控制柜上还有手动操作系统，可在现场手动应急启停水泵。设备除双泵配置外，还有单泵和四泵配置。

解决方案

地下室污水解决方案

根据《住宅设计规范》，地下室、半地下室中低于室外地面的卫生器具和地漏的排水管，不应与上部排水管道连接，应设置集水坑用污水泵排出。

现在常用的解决方案有：

1、 采用传统的集水坑配置污水泵的方式。

2、 采用一体化密闭式污水提升器排放。

传统的集水坑排水方式

废污水经排水管道进入集水坑，集水坑内污水达到一定水位后，通过排污泵提升输送至市政管网。但这种传统的排放方式却存在着很多问题：

1、污染自然环境

污水渗透、腐蚀土层，污染附近土地及水层；水灾时，脏水溢流，污染周边环境。

2、影响生活环境

集水坑很难做到良好密封，会有异味溢出，影响周围环境；集水坑内会有卫生死角，造成污物积淀，雨季与夏季容易招引蚊虫，传播疾病。

3、威胁人身安全

排污泵长期处于集水坑中会产生腐蚀、生锈，集水坑内也会产生有害气体，危害维护维修人员的安全与健康。

4、占用空间大，土建成本高

给排水规范规定“安装污水泵的集水坑有效容积不宜小于最大一台污水泵5分钟出水量”，所以集水坑更多是用来蓄水的，它的容积就会比较大，不但占用了大量的空间，还耗费了高昂的土建费用。而且，如果排污泵遇到问题需要检修，就需要将排污泵从偌大的集水坑中取出，给检修维护工作造成了一定的困难。

5、排污泵及其维护成本高

给排水规范规定“污水泵每小时启动不宜超过6次”，所以排污泵不得不选择较大的流量范围，以减少启动次数，额外增加了初期设备的投资。同时，调配安装与维护使用的专用工具及吊装设备等长期运行维护费用也比较高。

进口一体化密闭式污水提升装置

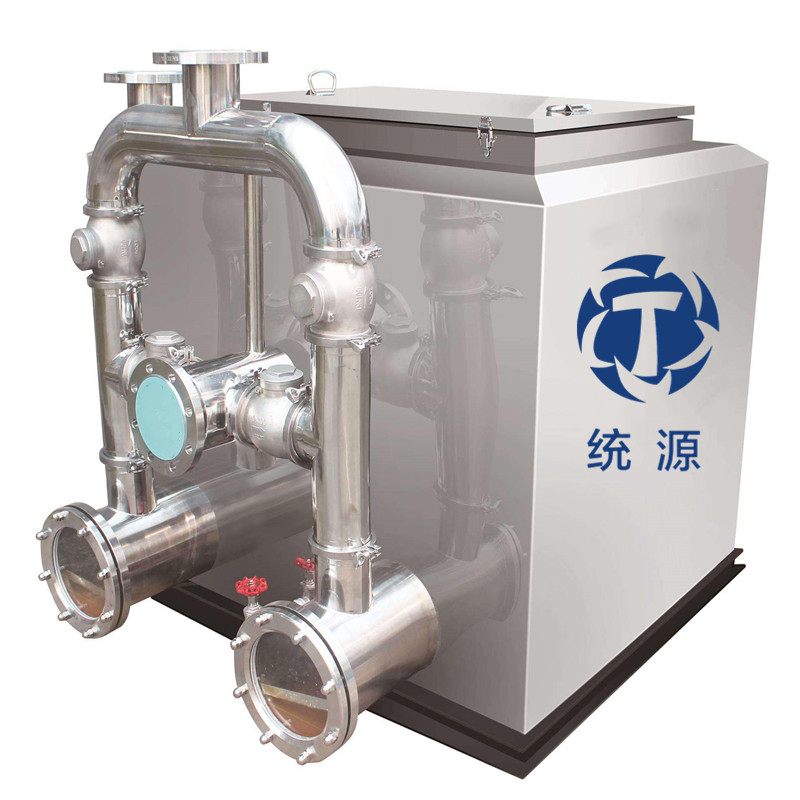

污水提升装置的结构形式如下图所示：

工作原理：废污水通过整套设备的入口自流进入集水箱，到达设备的启动水位后，设备自动启动，将污水提升排放到市政管网。

在污水提升装置中，集水箱代替了传统方式中的集水坑。除进口、出口、通风口外，集水箱完全密闭、防水、防异味泄漏，所以集水箱的污水与土壤无接触，异味不会因泄漏而弥漫在设备间中，从而彻底避免了对自然环境的污染，提供了维修与保养的人员一个相对舒适的工作空间。

集水水箱体积远比传统集水坑占地空间小得多。污水提升装置中，集水箱的作用不再是蓄水，而是“过流”；污水提升装置配套的水泵，可以频繁起停，性能稳定。

集水箱过流污水，一旦到达设定液位高度水泵即会启动，将污水提升排放出去，污水很难在集水箱内积存，减少了异味的产生，同时，污水提升装置采用全密闭结构，不会有异味泄漏，正常排气通过通气管排出室外，这样，对于人们的生活和居住环境就不会造成影响。

污水提升装置的集水箱的材料，一般都具有抗腐蚀，抗老化能力，使用寿命长，降低了客户支付额外的维护费用及重复采购的风险。

由于集水箱体积大幅减小，而且水泵多采用外置式安装，所以污水提升装置的维护修理变得简单易于操作，也响应的降低了相关成本。

使用环境及场所：

地下室厕所排水、地铁厕所排水、人防地下室厕所排水、其他地下厕所排水以及其他产生污水需要提升的所有场所。

特色优点：

1、理念先进：将固液分离、反冲洗（免清掏）、一体化、智能化（双保险控制）理念完美结合，彻底解决地下厕所污水提升难题；

2、全不锈钢制造，除美观大方以外，防腐蚀能力强，整机使用寿命长；

3、一体化构造，占地面积小，进、出水口对接即可使用，安装简便；

4、配置（机电）高档、设计防范全面，故障率低，使用起来省心、放心。

参照资料：《污水提升装置技术条件》

原理及应用

全自动污水提升器主要可用于地下室及远离排水立管不具备自流排放污水的地点卫生洁具污水的排除，也可用于船舶、车辆等排水条件不太好的场合。它是由橡胶质的贮水囊、粉碎切割泵、止回阀以及污水的进、出口组成。它的切割泵的启、停不是根据液位，而是将压力感应气孔内压力的变化传至压力传感器，一旦有污水进入贮水囊，压力感应气孔内的空气被挤压，随着囊内水量的增加，压力也增加从而带动了切割泵的启、停。又由于切割泵具有粉碎功能，能将随着污水排入囊内的粪便、卫生纸或厨房洗涤带入的固体物质打碎，故可完全避免堵塞。另外，污水提升器设计独特，它由可拆卸的两部分组成，一部分是贮水囊和进、出水管，它与卫生器具的排水管相连接，是固定的，维修时一般不需要拆卸。另外一部分是切割泵与压力控制系统，可以很方便拆卸，在出现机械故障的情况下，可迅速分离开来进行维护。

污水提升器与卫生器具放置在同一标高的地面时，适用于坐便器是后排水的类型。如果用于下排水的坐便器，污水提升器只能放置在地下工作坑内，此时一定要注意地下工作坑的密封，因为污水提升器内部的连接密封性做得很好，但当时外面有水时，会渗入其机电部分而引起故障。这一点在使用时一定要引起注意。

具有提升功能的坐便器是将定制的坐便器与污水提升器直接结合在一起，此时的污水提升器做得更加小巧与紧凑，直接放置在坐便器的后下部，坐便器外表面看不出有污水提升装置所存在，另外，坐便器本身还带有按钮，通过电磁阀的开关控制水冲过程，故可省去自闭式冲洗阀或水箱。粉碎切割泵的提升流量为85L/min（合1.4/s），扬程5m，功率800W。此时除了排除坐便器自身的污水排量外，还能连接挂壁式洗手盆的污水。
